Экспедиционник: опыт самостоятельного изготовления


Давно хотел сделать.
Хотел показать полностью готовый, но порубил руку :sad:и теперь некоторое время недееспособный. Так что пока покажу то что успел, осталось проварить опоры (на прихватках), зачистить некоторые швы, приварить крепление для джека, запаски, лопаты, несколько перемычек найти где-то сетку и приварить на дно, ну и проводку провести внутри этих труб.
Сварен из труб квадратного сечения (профильных) 20х20 мм, для загиба сделал специальную приблуду.
Чтоб не задавали вопросы скажу сразу В задней части сделана ниша для гос.номера потому как давно не дают покоя мысли об установке второй лебеды уже в задний бампер. Но это всё в думах и финансово зависимо, так что сделано с учётом на будущее.
Задние опоры будут подклеены резиной, которая в свою очередь на двухсторонний скотч к кузову

http://chevy-niva29.ru/forum/gallery...6/sam_3141.jpg

http://chevy-niva29.ru/forum/gallery...6/sam_3139.jpg

http://chevy-niva29.ru/forum/gallery...6/sam_3138.jpg


http://chevy-niva29.ru/forum/gallery...6/sam_3137.jpg

Re: экспедиционник


На таком уже и дрова можно возить :smile:

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967,класс:good::good::good:.Есть вопросы..:blush:
Разрешено ли гос номер на багажнике возить???Подсветка нужна полюбой:yes:
Не маловат ли зазор между крышей и багажником??или так на фото кажется:blush:

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967, хорош багажник!
Но по фото и правда похоже, что он чуть ли не лежит на крыше. А гос. номер должен же на штатном месте находиться, насколько я помню.
Что за фонари взял для люстры?

Re: Экспедиционник: опыт самостоятельного изготовления


вроде можно располагать не на штатном месте, главное чтобы соответстовало требованиям по видимости и освещению( на каком то внедорожном форуме читал, и видел фотки, что на гелике также на крыше стоял)

Re: Экспедиционник: опыт самостоятельного изготовления


и на шниве на главном
Рабочие фары wesem
Подсветка будет светодиодной лентой проводка внутри труб . А зазор действительно 3,5 см в самом близком месте по середине крыши. Думаю прогиба до такой степени не должно быть, ну не нравятся мне высокие багажники потому и делал как можно ниже

Re: Экспедиционник: опыт самостоятельного изготовления


Костя, Ну какие тут дрова,только по длине багажника,а столбы для забора уже никак.

Re: Экспедиционник: опыт самостоятельного изготовления


Димас молодец! Хорошо видеть что есть еще люди с правильно заточенными руками. да еще которые делятся своими творениями!

Зачем руку то порубил? Зима то уже почти кончилась!
Богажник ни чуть не на крыше лежит Зазор там нормальный. Все равно более 50-ти кг на крыше шнивки возить не стоит. А меньше 50-ти 20 труба выдержит без особых сложностей!

Мне сдается что задний рабочий фонарь как то низковато стоит. Или это только первая примерка? Рас уж делаешь такое чудо, то может и задние опоры к крыше на болты прикрутить? Снимать же такое чудо ты не собираешься? Например по 1 болту на опору, а если уж и снимешь, то можно поставить 2 антенны - ТАКСИ!

Re: Экспедиционник: опыт самостоятельного изготовления


Спасибо!
Руку случайно порубил- колол дрова в сарае левой рукой держал чурку за кромку а правой размахнулся и главное 1,5 машины расколол не задел, а тут баЦ-Ц-Ц в перекладину крыши сарая колун отскакивает обратно и хорошо вскольз с большого пальца в сторону ладони отрубил кусочек себя. Но всё нормально в понедельник уже швы сняли.
Да фонарь повесил для примерки (спереди снял) т.к куплено пока 4, будет чуть подругому и придётся спойлер убирать.
А болты в крышу это даже для меня перебор. Ты б знал как жалко пилить/сверлить/варить что-то тем более на видном месте.

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967, если задний спойлер будет не нужен - готов купить :bye:

Re: Экспедиционник: опыт самостоятельного изготовления


Дима, у тебя задние опоры ложатся на "пластиковые затычки крыла", может их снять и опереть на резину, а затычки подрезать.....?:blush:

Re: Экспедиционник: опыт самостоятельного изготовления


я первый)))):nyam2: мне все равно ставить укороченный багаж - антенна у мну сзади крыши...

Re: Экспедиционник: опыт самостоятельного изготовления


Не дороговато обойдется? Даже если бесплатно ито накладно:blush:
Красноборск - Арх. = 650км + Арх. - Пинега = 200км еще и красить наверное?

Re: Экспедиционник: опыт самостоятельного изготовления


:sorry:передача знакомыми ток если, главно в севск закинуть-там уже брат мой-закинет потом до красобора, а красить нет-черный нужен, на авто все постепенно переведу в красно-черное, уберу серебрин цвет..

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967, а дима молодец, багажник хороший:good:
Сам давно думаю об изготовлении и багажника и задней защиты, да гаража своего нет, а ходить к знакомым надоедать нехотца..:blush:

Re: Экспедиционник: опыт самостоятельного изготовления


Поздно. Сегодня ночью всё было обварено, будет так как было задумано, Когда будет полностью готово сфоткаю и выложу.
А спойлер забронирован уже местным шнивоводом, только если он вдруг откажется в порядке очереди будем договариваться с Петровичем

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967, ждем с нетерпением фото:drinks:

Re: Экспедиционник: опыт самостоятельного изготовления


Ну и завершение начатого.
Выключатели передних/задних фар поставил сюда

http://chevy-niva29.ru/forum/gallery...6/sl741218.jpg

Релюхи и предохранитель рядом с аккумулятором. Все провода на спайке.
Так выглядит готовый

http://chevy-niva29.ru/forum/gallery...6/sl741220.jpg



http://chevy-niva29.ru/forum/gallery...6/sl741221.jpg

http://chevy-niva29.ru/forum/gallery...6/sl741219.jpg

http://chevy-niva29.ru/forum/gallery...6/sl741222.jpg


P.S Жеке скоро будем делать такой же. как только он недостающие "ингредиенты" найдёт и в гости приедет

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967,
А мне такой же сделать можно?:blush:
И почем будет?

Re: Экспедиционник: опыт самостоятельного изготовления


Пока только Жеке. Потому как дел очень много всё хочу следующий вездеход начать делать, да и снегоход к зиме пора готовить
Тебе проще у себя найти сварщика объяснить, показать и он тебе сделает

Re: Экспедиционник: опыт самостоятельного изготовления


Дима, а то, что номер установлен не в шатном месте - не донимают?

Re: Экспедиционник: опыт самостоятельного изготовления


_Den_,да нет пока. А у нас в посёлке на это вообще не обращают внимание. :yes:

Re: Экспедиционник: опыт самостоятельного изготовления


М...не осталось чертежика?:blush:
Мне все равно не к спеху...

Re: Багажник на крышу


Вот и я стал счастливым обладателем багажника "Made in Pinega". Еще раз спасибо "создателю" - сделан лучше чем для себя:yes:. Хотя еще не факт, так как себе он уже другой начал делать:mocking:.

Re: Багажник на крышу


Капот засвечивается, не слепит?

Re: Багажник на крышу


Если только с люстрой то есть такое, вместе с ближним не так выражено.(завтра попробую сфоткать) По колпаку не соскучился:blush: В багажнике все вожу. Вспоминаю когда к дому подъезжаю:sorry:

Re: Багажник на крышу


А я потом передумал и сделал по простому. Вот только покрасить и поставить всё руки не доходят.
И это :sorry:надоть было в этой теме лучше http://www.chevy-niva29.ru/forum/showthread.php?t=2220

перекинь если не сложно :bye:

Re: Багажник на крышу


Поздравляю!!Выглядит супер:good:.Тебе Жека давно пора было такой поставить.Ты же на всякие покатухи да рыбалки мотаешься,куда ты шмотки клал??:nea:не представляю:bye:.Ну а Дмитрий как всегда молодцом:drinks::good:

Re: Багажник на крышу


Дак если только вдвоем ехать - по другому ни как:yes:

Re: Багажник на крышу


Во как:

Re: Багажник на крышу


Сам то долго с "палками" ездить будешь?

Re: Багажник на крышу


Палки демонтировал:blush::mocking:.,за ненадобностью:blush:.Чет нечего мне там возить:sorry:

Re: Экспедиционник: опыт самостоятельного изготовления


Жень какая оптика на багажнике?

Re: Экспедиционник: опыт самостоятельного изготовления


Вессем 2 шт рабочего и две дальний малогабаритные с защитой от влаги

Re: Экспедиционник: опыт самостоятельного изготовления


А у меня все 4 передние и обе задние

Re: Экспедиционник: опыт самостоятельного изготовления


По какой схеме запитывали фары? Доп реле? Если да то куда ставили? Сам в свое время переделывал газелевский блок под это дело. Провода через резинку двери или крышу сверлил?

Re: Экспедиционник: опыт самостоятельного изготовления


Да 2 доп. реле рядом с АКБ. От реле пучёк выходит в район капотного навеса и вдоль дверного жёлоба до багажника. Жека если не трудно сделай фото

Re: Экспедиционник: опыт самостоятельного изготовления


Кабель на сколько тянул ? на 0,75 или меньше и на сколько пред ставил 10А?

Re: Экспедиционник: опыт самостоятельного изготовления


Кабель 0,75 в основном, кроме герметичной колодки. Пред на 16А.

Re: Экспедиционник: опыт самостоятельного изготовления


От реле к выключателям идет через основной пучек около рулевой колонки места там хватает

Re: Экспедиционник: опыт самостоятельного изготовления


Позволю себе вклиниться. В таком случае предохранитель нужно ставить меньшим номиналом. При таком сечении кабеля надо максимум 5А. Какой суммарный ток потребителей?

Re: Экспедиционник: опыт самостоятельного изготовления


Шесть ламп 55-х

Re: Экспедиционник: опыт самостоятельного изготовления


Дима так то электрик он считал.
При установке замкнул разок так пред сгорел

Re: Экспедиционник: опыт самостоятельного изготовления


Лампа 55 Вт, 12 Вольт, значит ток на лампу около 5А.
6 ламп по 5А = 30 А
Тут надо смотреть схему подключения. Но в любом случае с предохранителем 16А не верно.

Re: Экспедиционник: опыт самостоятельного изготовления


Вот:

Re: Экспедиционник: опыт самостоятельного изготовления


Ну по расчётам практически всё верно.( 4,58 А на одну лампу и 27,5 А на шесть ламп и это при расчёте 12 вольт, ). Как минимум предохранитель 25 А нужно . Но когда подключали Жеку то такого преда не нашли и поставили какой был, тем более у него на тот момент было всего 2 фары (ну проводка соответственно разведена сразу на шесть) и я ему сказал тогда-приедешь в город и поставишь самый мощный из набора предохранителей

Re: Экспедиционник: опыт самостоятельного изготовления


Кажись я тебя прослушал.

Re: Экспедиционник: опыт самостоятельного изготовления


Дима как багажник с колесами доехал до Пинеги?

Re: Экспедиционник: опыт самостоятельного изготовления


нормально, я ж в Архангельске в автосиле ещё и литьё одел и готовый комплект уже увёз домой. А чего багажнику будет то

Re: Экспедиционник: опыт самостоятельного изготовления


Ну мало ли)) У нас же нагрузка на рейлинги (крышу) не более 80 кг... вроде. У тебя явно поболее было.

Re: Экспедиционник: опыт самостоятельного изготовления


Брехня это все - это производители релингов хотят на всякий случай с себя ответственность снять!

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967, ::hi: Хотел спросить тебя какой размер экспедиционника и сколько ушло профиля?

Re: Экспедиционник: опыт самостоятельного изготовления


12 шт по 1,5 м приблизительно. А че у меня не мерял?

Re: Экспедиционник: опыт самостоятельного изготовления


evgenii30, в гараже на двери "чертёж:mocking:" с размерами, постараюсь не забыть. А так если есть возможность встреться с Жекой у нас одинаковые основы.
Багажник не строго прямоугольный ( в переди шире ) т.к крыша шнивы такая. и если делать прямоугольный то или будет в передней части выступать, или с задней. объяснил как смог:sorry:.
И это у меня есть приблуда при помощи которой крепеж багажника к кузову (стойки) делать:yes: и профиль загибать

Re: Экспедиционник: опыт самостоятельного изготовления


Забыл сказать, первый багажник варил из профиля 20*20*2 мм, затем Жека навёз профиля сэкономленного:mocking: 20*20* 1 мм, багажник в прочности не потерял, а вот в весе почти в 2 раза. так что бери профиль 1 мм

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967,
Geka, Большое СПАСИБО! При встрече с Жекой обязательно замеры возьму! очень надо сделать, а ещё giaiz+ проси помочь. Так что надо:smile:

Re: Экспедиционник: опыт самостоятельного изготовления


evgenii30,ну ты и корявый :rofl:...Я..Я прошу помощи:rofl::rofl::rofl:

Re: Экспедиционник: опыт самостоятельного изготовления


[quote=divaiz;95839]evgenii30,ну ты и корявый :rofl:...Я..Я прошу помощи:rofl::rofl::rofl:[/QUO Зачем сразу так то мне ведь тоже треба тока руки не доходят, жду когда трубу куплю:smile::smile:

Re: Экспедиционник: опыт самостоятельного изготовления


[quote=evgenii30;95841] Я ... думаю он имел в виду правописание:yes:......:mocking:

Re: Экспедиционник: опыт самостоятельного изготовления


Geka, Жека я не спицеиально букву пропустил,:smile: так плоншет пишет, а я не успел проверить:smile:

Re: Экспедиционник: опыт самостоятельного изготовления


evgenii30, вам приблуды чтоб гнуть профиль и стойки то нужны будут?

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967,скорее всего нужны, по крайней мере мне точно.Если есть возможность одолжить , то будем примного благодарны :drinks:

Re: Экспедиционник: опыт самостоятельного изготовления


У меня на работе есть трубогиб

Re: Экспедиционник: опыт самостоятельного изготовления


одолжу:yes: , вот тока паводок пройдёт, а то дороги уже нет

Re: Экспедиционник: опыт самостоятельного изготовления


Вот собс-но приспособа для изготовления стоек (слепил из того что оказалось под рукой)
Вложение 8045
шаблон
Вложение 8046

загибаем заготовку под углом 90 гр. в тисках
Вложение 8047

зажимаем в приспособу и загибаем всё что только можно
Вложение 8048Вложение 8049
Получается примерно так
Вложение 8050

п.с продолжение следует

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967,воо..будем иметь в виду к кому обратиться))
Дим , а может у тебя сразу и экспидиционник лишний найдется:blush:

Re: Экспедиционник: опыт самостоятельного изготовления

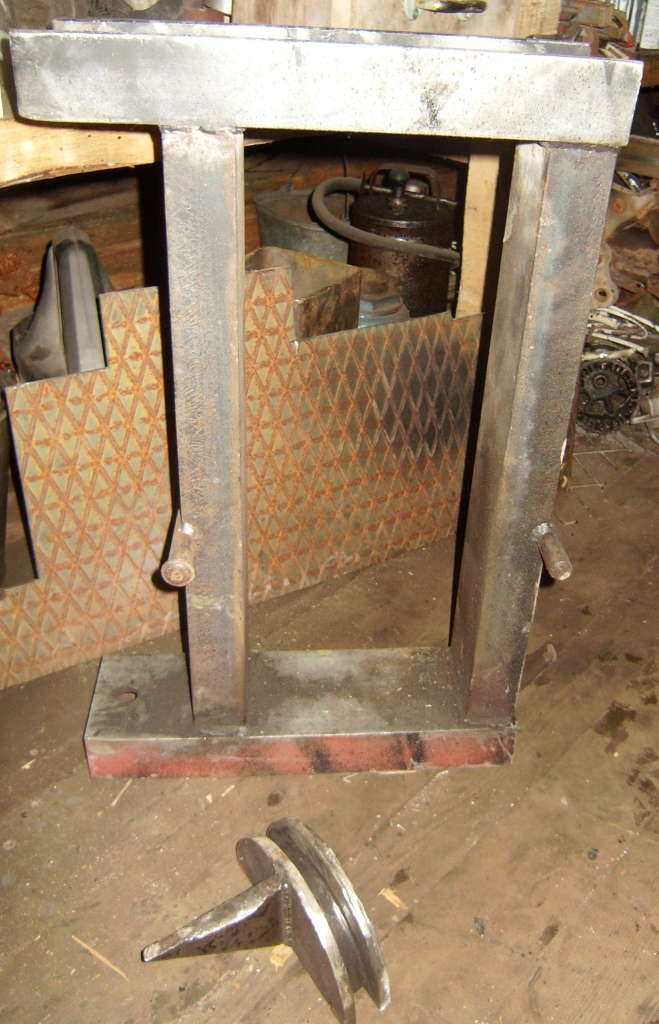

Ну а это "профиле гиб" собственного приготовления + рамка от пресса
Вложение 8054

вставляется профиль, сверху приспособу и Хай джеком всё это загибается на какой надо угол
Вложение 8055

Re: Экспедиционник: опыт самостоятельного изготовления


Вот основные размеры багажника (расстояние между перекладинами 51 см в связи с тем, что строительная сетка шириной 51 см)
Вложение 8298

Re: Экспедиционник: опыт самостоятельного изготовления

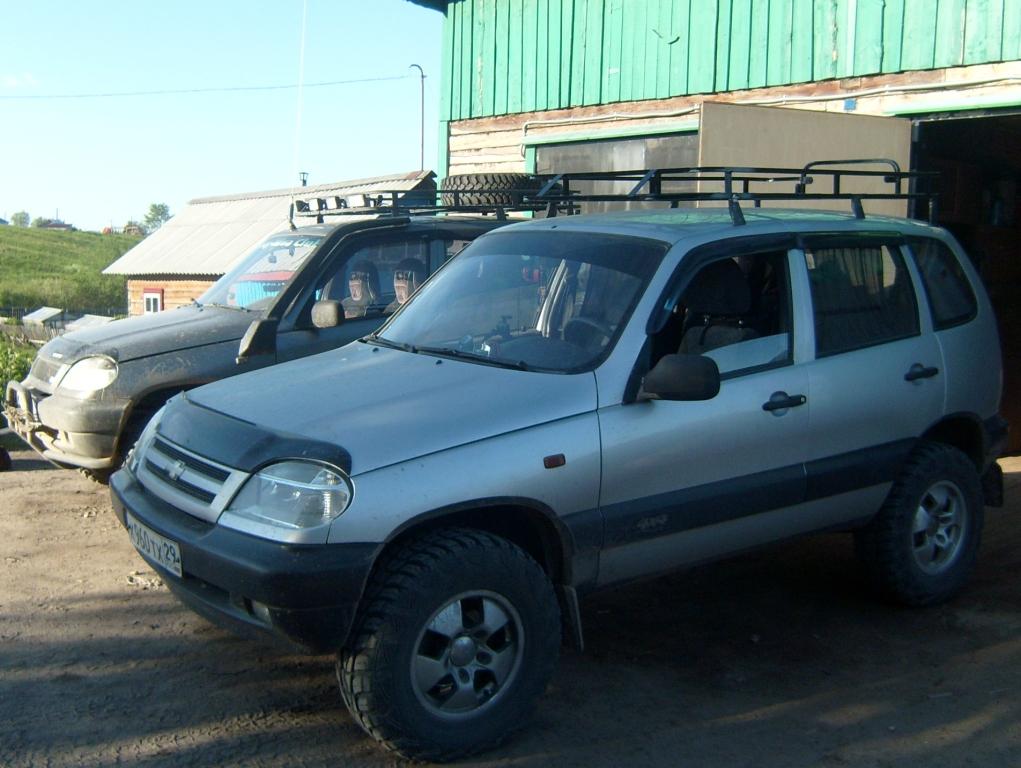

Ну вот очередной багажник уехал теперь уже с divaiz
Вложение 8299Вложение 8300
кстати вот так ломает кронштейны аммов (эт не мои, Жекины и Алексея divaiz) у тех которые целые пошли трещины
Вложение 8301

Re: Экспедиционник: опыт самостоятельного изготовления


Вот и я наконец то закончил строительство своего долгостроя. Прошу прощения за качество фото как всегда с телефона

Re: Экспедиционник: опыт самостоятельного изготовления


А где найти такую сетку на дно багажника? Просто у меня подобный самодельный багажник сделан, не знаю где сетку взять.

Re: Экспедиционник: опыт самостоятельного изготовления


лично я в меге брал в севске

Re: Экспедиционник: опыт самостоятельного изготовления


yuramr,мне жека привозил из петромоста, а ещё мне притвозили из Молотка на объездной

Re: Экспедиционник: опыт самостоятельного изготовления


Вот и побывал в гостях у Димы)) И вот что из этого получилось)) http://www.drive2.ru/l/4926693/

Re: Экспедиционник: опыт самостоятельного изготовления


FenRussia, отлично получилось!

только не понимаю, зачем сзади стенка выше??

Re: Экспедиционник: опыт самостоятельного изготовления


Изначально планировалось сделать увеличения по бокам под фары, и сзади под рамку для номера. Но подумав, решили сделать проще и получилось так, как получилось )))

Re: Экспедиционник: опыт самостоятельного изготовления


Освоил (точнее сделал приблуду для загибания профиля 15*15 мм), так что багажники можно делать теперь из этого профиля. результат у FenRussia


Dru, разговор по габажнику в силе? Выгибулины под номер надо-ть? Профиль 20*20 мм или 15*15?

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967, Конечно в силе!!! :drinks:
Под номер обязательно и под фонари задние как у тя)))
Ну мелочовку если что на месте доварю и насверлю (под фары, крепеж запаски, веткоотбойники...)
Разница в профиле чем выражается?:blush:

Re: Экспедиционник: опыт самостоятельного изготовления


да хххххххх знает. Прочность по идее у 20*20 должна быть больше, хотя он 1 мм толщиной, а профиль 15*15 мм толшину 1,5 мм. Опять же 15*15 профиль миниатюрней смотрится

Re: Экспедиционник: опыт самостоятельного изготовления


и это , парни временно приостанавливаю изготовление багажников:sorry: т.к всё не могу закончить другой проект и начать новый . Вскоре все проекты покажу :yes:

Re: Экспедиционник: опыт самостоятельного изготовления


Дмитрий967, да давай из 20-ки, вроде все из него лепят...))))
А так смотри сам-как тебе удобней :yes:

Re: Экспедиционник: опыт самостоятельного изготовления


Парни, вот продаётся экспедиционник готовый, я аж подумал сначала один из моих очень уж похоже. Единственное 4 х точечное крепление, а не 6ти как у меня
https://www.avito.ru/severodvinsk/za...nnyy_487173235

Re: Экспедиционник: опыт самостоятельного изготовления


Итак, в кратце отпишусь по установленному багажнику от Дмитрий 967
Сначала описание, потом фото)))

перед установкой покрасили (Дима прошел на первый раз - отдельное спасибо))): один слой кисточкой, второй баллоном и перевел цвет с глянца на матовый (мне так больше нрацца))...Для сравнения - багажник и лесенка на фото вместе - лесенка еще в глянце

Из нюансов при установке:
- два крепления из четырех притягивал один человек, второй наживлял болт, два смог один вкрутить....
- пришлось выкрутить антенну - не влезла (стояла в задней части крыши - на фото видно основу антенны, надо будет думать о переносе антенны и установке заглушки
- лестница - верхняя часть (которая находит на багажник) - одна из стоек упиралась в балку багажника, лечил подгибом....

Шпорх - перегнул крепеж чтоб посадить на один болт со стойкой багажника - итогг - дверь не закрывается - пришлось гнуть обратно, зараза...:mocking:

Загрузка запаски - я залез на багажник и мне ее подавали...
продавил чуток центр (имхо - можно использовать железо потолще или ходить не по центру, ну или варить поперечины с напряжением...., но это отдельная история), не критично - подправим при случае..)))

Рамка под нумер..., точнее место под рамку нумера...значитс померял я нашу клубную рамку (в прошлый год делали - такая пластиковая с наклеечкой - не влазит - мешают опоры лесенки - надо чуток подрезать рамку....Но по ней вопрос еще открытый - хочу рамку с вмонтированной подсветкой - на али не нашел....(((
а наклеечку клубную аккуратно снимем и приклеем на багажник :nyam2:

Вроде усе))

В перспективе - на багаж подобрать соответсвующие крепежи под канат, лопату, джек, веткосброс, ну номер перенести ну и люстра....

Re: Экспедиционник: опыт самостоятельного изготовления


Рекомендую свериться с новым техрегламентом.
Что-то там по поводу места установки было весьма строго.

Re: Экспедиционник: опыт самостоятельного изготовления


сверимся...но и раньше вроде как нельзя было переносить...

Re: Экспедиционник: опыт самостоятельного изготовления


Dru, самое интересное то что лесенка у меня закрывалась на багажник нормально, неужели такие разные двери на машинах. И стойки всё таки при окончательной обварке уводит :sorry:, хотя до этого такого не было.
Про место под номер я ж тебе писал что делал под рамку со встроеной подсветкой (свободно продаётся на авторынке)
По шнорху не понял, мы с Жекой также перегибали пластину и крепили к стойке багажника, проблем с дверью нет

Re: Экспедиционник: опыт самостоятельного изготовления


Dru, ну и теперь на ЖИП хоть похожжжжжж:yahoo:

Re: Экспедиционник: опыт самостоятельного изготовления


у багажника главно не заходила одна сторона - при чем которая к петлям дверным ближе...))) наверно "особенности" кузова или посадки двери:smile:
так рамка подходит (навряд ли клубная рамка и с подсветкой разные), не подходит при наличии лесенки... (нахлесты на багажник мешают)
по шнорху - не знаю, прикладывал крепеж шнорха и планку - дверь долбиться о них и не закрывается, дверь у меня все таки была деформирована камазом пару лет назад - наверно поэтому :smile:

Re: Экспедиционник: опыт самостоятельного изготовления


ну закончим строительство жипа еще не скоро...))))

Re: Экспедиционник: опыт самостоятельного изготовления


Думал мой четвёрошный багажник не победим,но 6 сырых досок шестиметровых на 25 порвали его как тузик грелку,надо что то делать,да так что бы теперь только с крышей http://s17.rimg.info/c24698b2e927680...7e10c40d1f.gif
