Ремонт монтажного блока......
Вложений: 11
Все Шниваводы (или почти все:mocking:), имеющие машины до 2010 г.в. (примерно:mocking:), сталкивались с проблемой выгорания предохранителя,

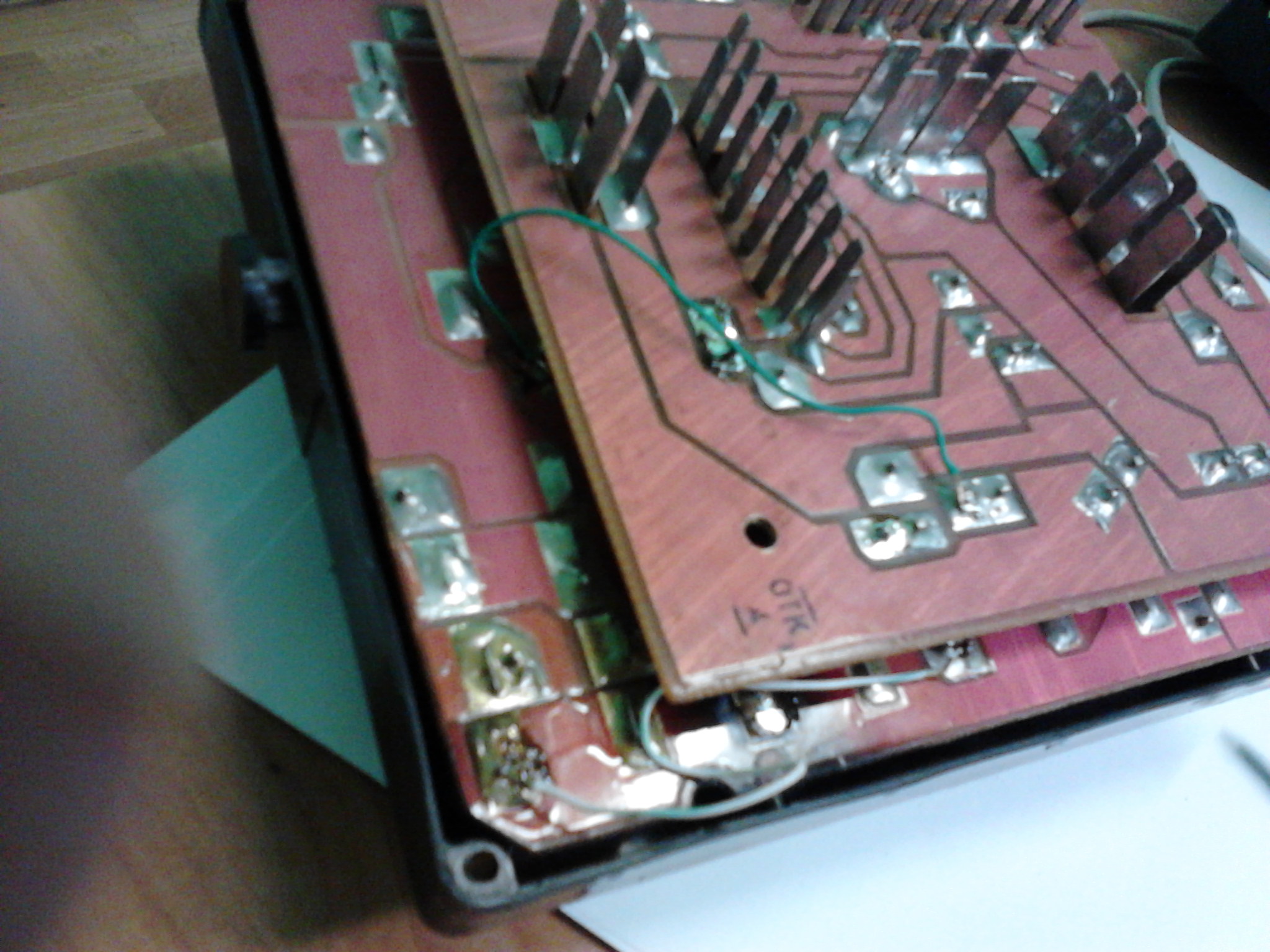

защищающего цепь обогрева заднего стекла и боковых зеркал... Я решил решить эту проблему раз и навсегда.... Немного теории: Проблема возникает по той причине, что инженеры АвтоВАза не просчитали нагрузку (или считали на версии без обогрева зеркал:mocking:), а ДжиЭм пропустили этот момент, вследствие чего контакты предохранителя перегреваются, обгорают и контакт пропадает:mocking: В последних авто (ДжиЭм одумался:mocking:) эта проблема успешно побеждена, сделав параллельно второй предохранитель. В паре они делят ток и всё работает хорошо.... Так-что владельцам новых машин эта тема может быть неинтересной:mocking: Косвенно (терапевтические методы) проблему не допустить можно так: -Выключать обогрев, после того, как стёкла разогреются , чтобы не допустить перегрева контактов..(У меня не получалось:mocking:)... -Поставить электронное устройство, которое будет само отключать обогрев через некоторое время.... Нууу ,а если проблемы уже начались, значит без хирургического вмешательства не обойтись: 1. Отключаем аккумулятор, по инструкции, похоже, любой ремонт надо начинать с этого:mocking: 2. Снимаем кожух монтажного блока (слева под рулём) , открутив 2 самореза и видим там монтажный блок.. 2. Откручиваем ещё один саморез вверху блока и сдвигаем его вверх а потом на себя.. Он сойдёт с пазов и повиснет на проводах... 3. Аккуратненько вытаскиваем всё разъёмы сзади блока и достаём его... Вот так он выглядит Вложение 4847 а вот так проблема:mocking:Вложение 4848 4. Откручиваем 4 самореза по углам, переворачиваем, снимаем нижнюю крышку и получаем это Вложение 4849 Далее надо определится что будем делать, вариантов 2: Сделать внешний предохранитель, либо перекинуть нагрузку на резервный предохранитель... В моём блоке незадействованым оказался предохранитель F10 Второй вариант подойдёт тем, у кого основной предохранитель выгорел незначительно или он будет ставить электронный ограничитель тока Я решил сделать внешний предохранитель и электронный ограничитель: Предохранитель Вложение 4850 электронный регулятор Вложение 4851 5. Припаиваем предохранитель к монтажному блоку параллельно выгоревшему Вложение 4852 6. всё собираем в обратной последовательности, не забыв сделать в торцах углубления для выхода провода предохранителяВложение 4853 и устанавливаем его на авто Я решил установить электронный регулятор в заднюю дверь, поближе к обогреву заднего стекла, но это не совсем правильно, т.к. регулировать он будет только заднее стекло, а зеркала будут постоянно включены... 1. Снимаем правую пластиковую накладку двери и разрываем цепь Вложение 4854 2. В разрыв вставляем (всё подходит без пайки) регуляторВложение 4855 3. Изолируем тщательно и крепим к кузову чтоб не болталось:mocking:Вложение 4856 4. Включаем обогрев и убеждаемся, что горит светодиод на регуляторе 5. Устанавливаем накладку на место... Радуемся.... P.S. Для тех, кто не хочет делать внешний предохранитель, а хочет задействовать резервный можно сделать так Вложение 4857 Только использовать надо толстые провода... У меня резервный F10, а в другой модификации может быть другой.... |
Re: Ремонт монтажного блока......

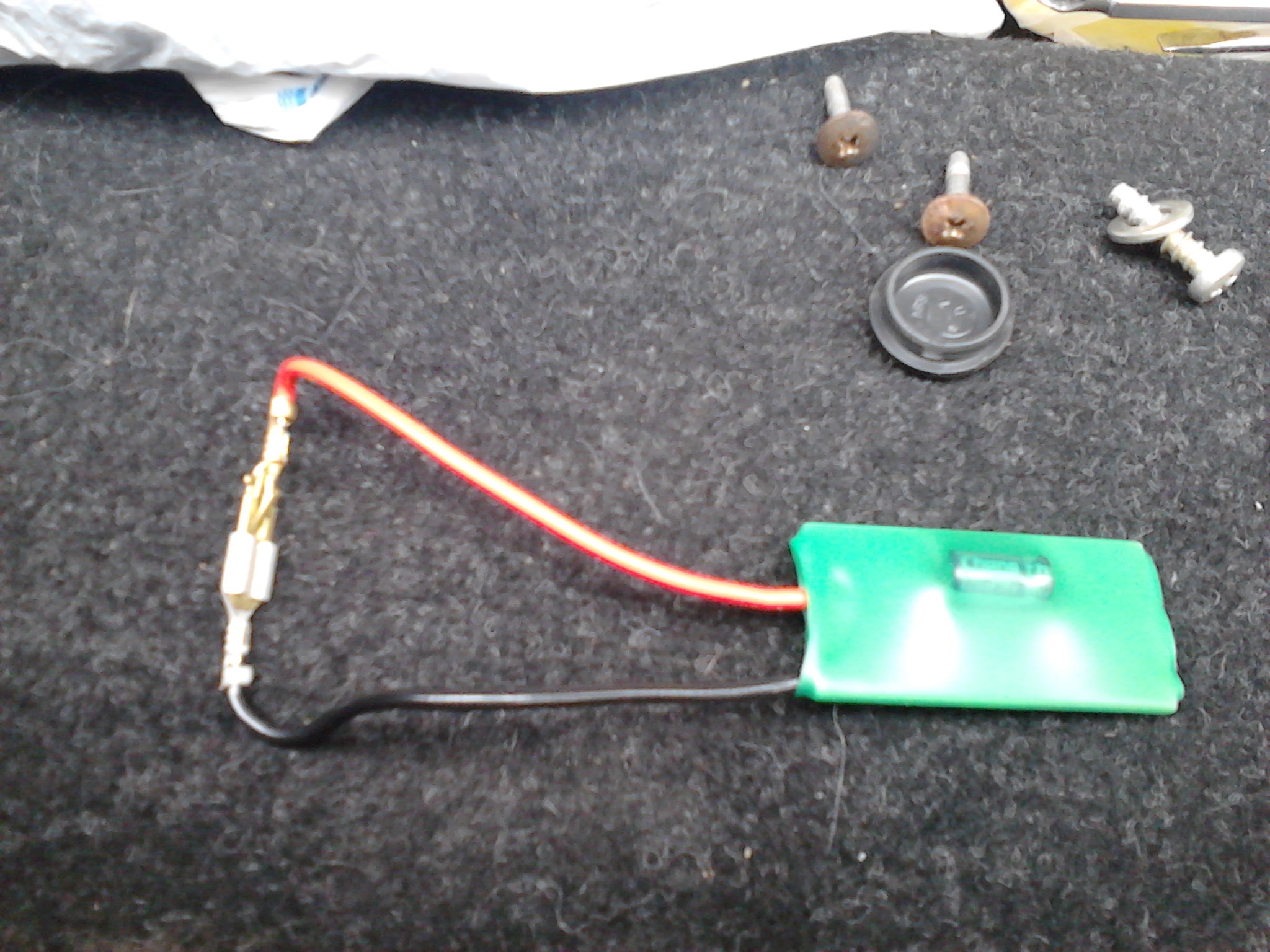

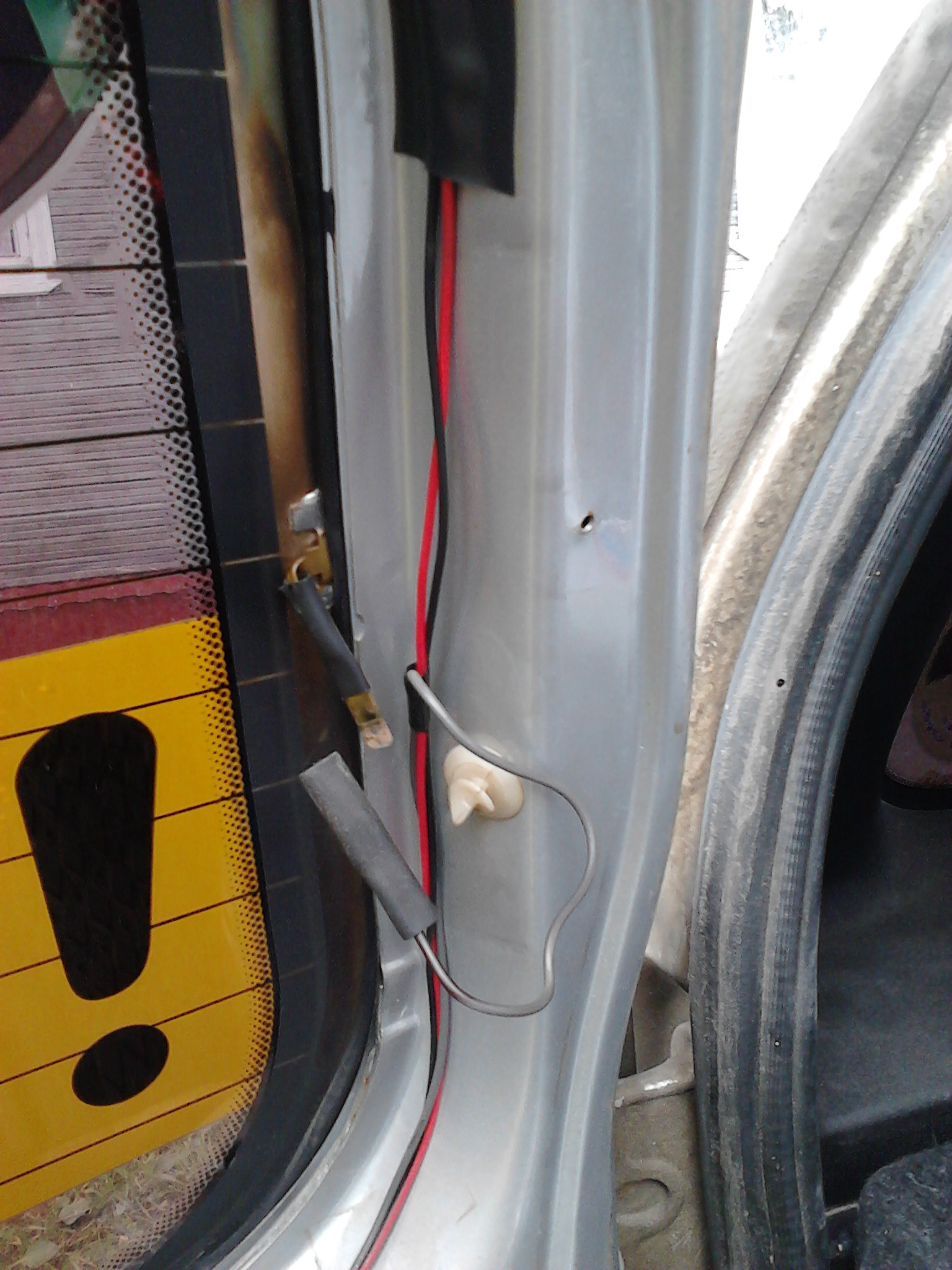

SVK, большой +. Я до разборки блока так и не дошел. Уже писал,что поставил выносной пред с доп. выносным реле в обход блока. Но столкнулся с проблемой. Все провода,и доп.девайсик-ограничитель начинали дико нагреваться. Попробовал подключить напрямую обогрев стекла без зеркал с регулятором,нагрев проводов,и регулятора,хоть и меньше,но все равно чувствуется. В чем причина,так и не понял.:mad: На массу нигде не коротит,сопротивление обогревателя тоже вроде бы в норме.:scratch_one-s_head: Пока оставил только обогрев зеркал через регулятор. Ближе к зиме буду выводить обогрев стекла на отдельную кнопку. Придется еще один РОСт заказывать...
|
Re: Ремонт монтажного блока......
CatAlex,а без регулятора греется???
|
Re: Ремонт монтажного блока......
SVK, ага.:mad:
|
Re: Ремонт монтажного блока......
Странно.. и предохранитель не горит???
|
Re: Ремонт монтажного блока......
Нет. Греется уже после предохранителя. Подозреваю,что из за переизбытка лишних контактов. (колодка реле). Хотя все вроде бы плотненько. Ну вдумчиво еще не разбирался. Регулятор не греется у тебя?
|
Re: Ремонт монтажного блока......
Цитата:
Цитата:
Цитата:
Кстати, в инструкции к нему написано, что если перепутать полярность, то не горит светодиод и он греется:mocking: |
Re: Ремонт монтажного блока......
Папа-мама на пайке. Про полярность в курсе. Светодиод горит,да и регулятор свою программу отрабатывает. Но греется.:sad:
|
Re: Ремонт монтажного блока......
Действительно странно... попробуй восстановить заводскую проводку.....
|
Re: Ремонт монтажного блока......
Так надо блок,как у тебя,перепаивать. Или новый ставить.
|
Re: Ремонт монтажного блока......
Цитата:
И вообще он у нас от десятки, судя по маркировке:mocking: Думаю, что Дмитрий эту тему увидит и подробней расскажет... |
Re: Ремонт монтажного блока......
Точно такой как у нас (предохранители не по порядку) видел только в одном отделе на авторынке на Московском. Продавцов спрашивать о взаимозаменяемости бесполезно. Кто то говорит,что все подходят,кто то наоборот. Я писал уже тут где то,в Астре один долго убеждал меня,что он "всю жизнь ими торгует,и таких (преды не по порядку),просто не бывает". Сейчас вроде бы есть какие то с усиленными контактами под преды. Вот если бы такой,да подошел,то я пожалуй поменял бы.:smile:
|
Re: Ремонт монтажного блока......
CatAlex, у меня в шевике образца 08 года стоял обыкновенный блок от 2110. Все преды на месте, а в новом блоке усилено еще место постоянно выгорающего преда обогрева. Там теперь не 1 контактная группа, а 2. А то что преды не по порядку - это ладно. Разводка в блоке просто другая идет, но преды же в блоке все подписаны. Для экспериментов над блоками могу пожертвовать свой старый, но гнездо обогрева выгорело основательно.
|
Re: Ремонт монтажного блока......
Neverhood, да спасибо,у меня свой такой же. Вот если новый куплю,буду над старым експерименты ставить.:mocking:
|
Re: Ремонт монтажного блока......
Господа, можете написать, у кого какого года машина и номер блока?
|
Re: Ремонт монтажного блока......
Цитата:
http://img-fotki.yandex.ru/get/5803/..._5912d405_-4-L |
Re: Ремонт монтажного блока......
Вложений: 1
У меня машинка 2008 г., 2110-3722.010-22
Блок на картинке Как я понял - он не разборный. Точнее, разобрать его можно, но только один раз. Уж больно большая вероятность повредить медные шины |
